讓上層的冷空氣進入下層風道中，經過發熱元器件，增加風量與溫差；
讓下層的熱風快速往上走，盡快帶走。
散熱工程師不會說的秘密：5個風道優化技巧讓設備壽命翻倍
本期給大家?guī)淼氖?/span>關于散熱工程師不會說的秘密：5個風道優化技巧讓設備壽命翻倍研究內容，希望對大家有幫助。
前段時間有個VIP提出講一期關于風道設計的實際案例，下面結合上次的臺式電腦主機案例對照之前分享過的風道優化設計原則進行詳細剖析。
之前有寫過一些文章，關于電子產品強迫風冷的設計，其中關于風道優化設計的內容，大家可參考下面的文章，感覺有幫助可以點贊收藏！
關于電子產品熱設計風道優化的幾個原則
提煉下來基本是5個原則如下，
? 原則一：弱化熱級聯
? 原則二: 熱敏器件置于冷風口
? 原則三：導向高發熱區，避免風量浪費
? 原則四：合適區域開孔降風阻、改變風流方向
? 原則五：規避熱風回流
接下來我們以此前分享的臺式電腦主機案例，結合上述風道設計優化的原則進行分析。
3D模型來源于網絡（經過修改處理）

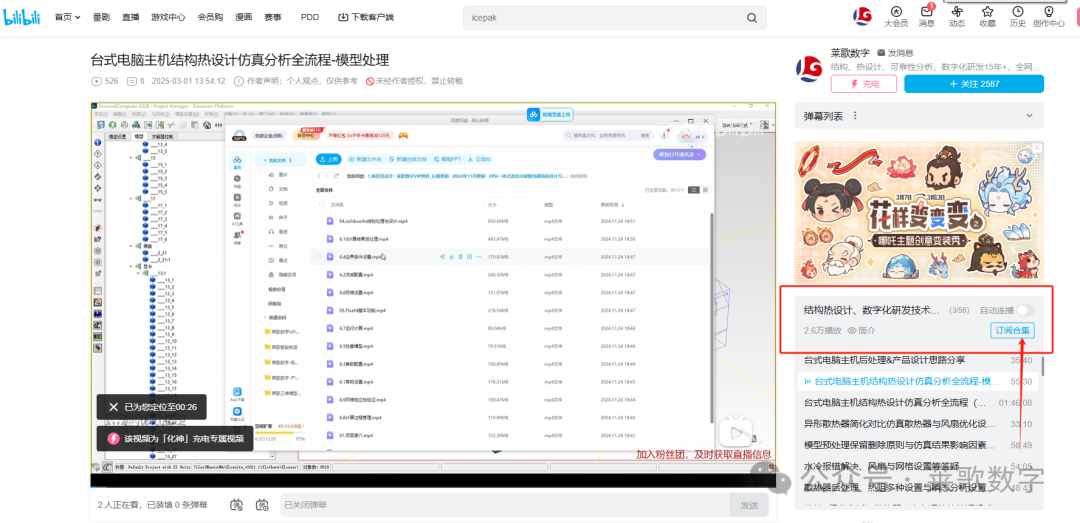

直播回放的視頻可以去我們B站：萊歌數字，或直接復制下面鏈接，用瀏覽器打開，注冊賬號后觀看，清晰度可選擇高清版本，體驗會更好。
歡迎大家來直播間提問，進行項目、技術與產品等方面的探討。

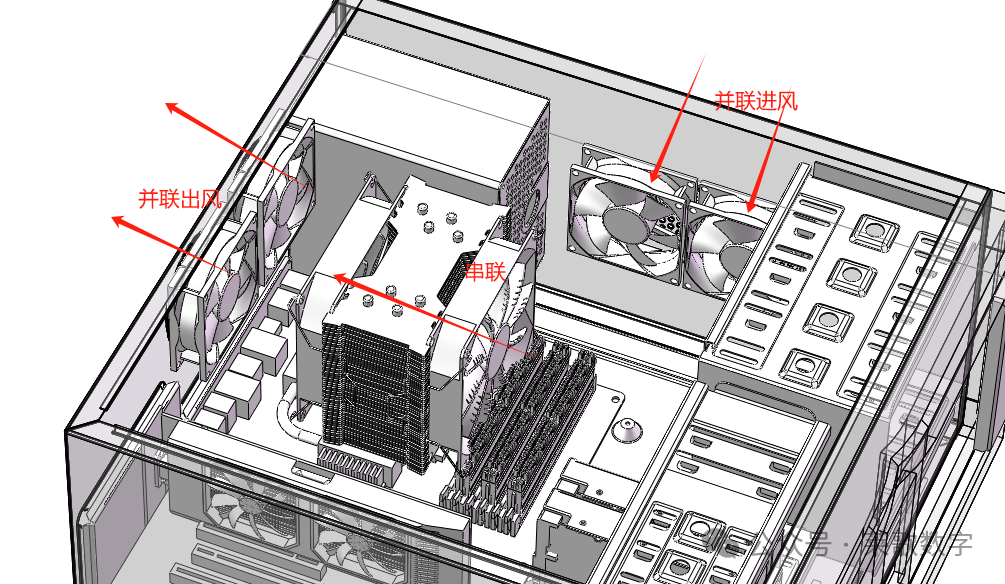

這個臺式電腦主機的模型是在網上下載的模型，然后用solidworks簡單處理，內部的風扇串并聯如下圖所示，
兩軸流風扇串聯工作
這個項目主要熱源在CPU、HDD、顯卡，主板上的元器件都刪掉了，所以這個我們先不考慮這些細節。

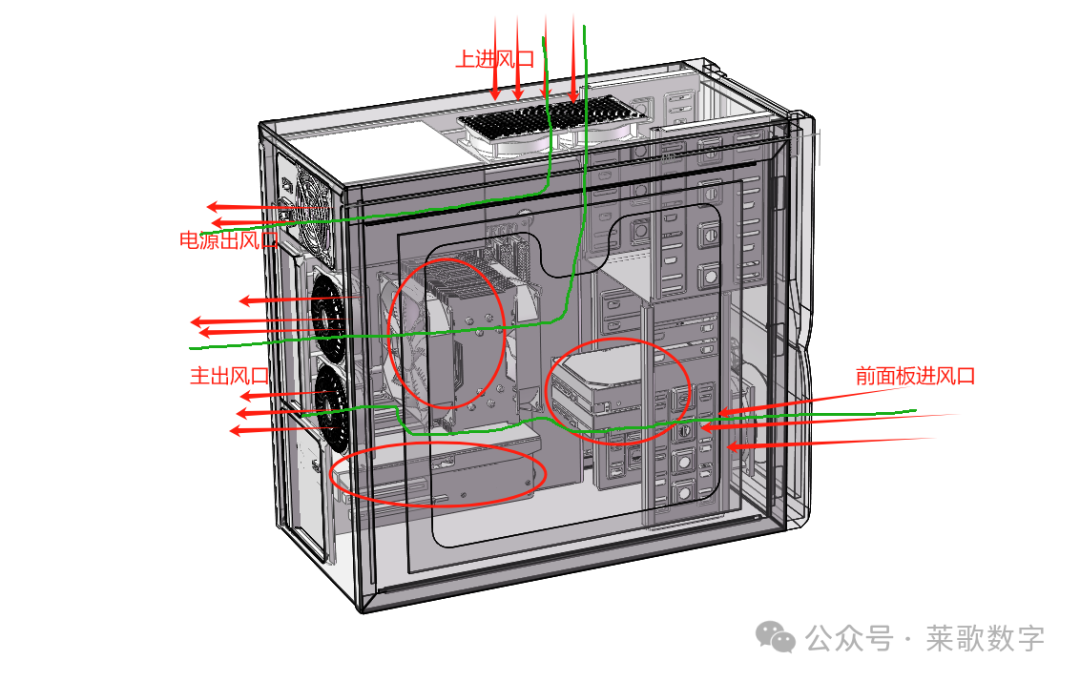

熱量集中在出風口的位置，頂部以及前面板進風，將風量導向熱量集中的CPU以及顯卡區域，能夠快的帶著熱量。

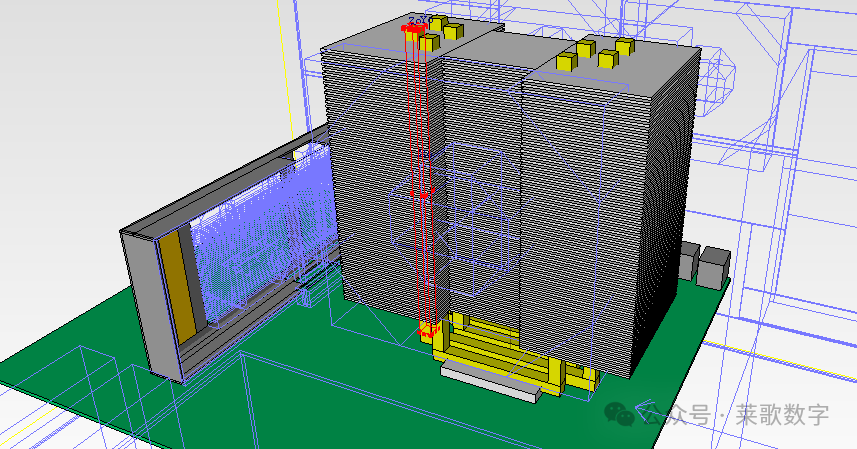

另外在CPU的散熱設計上也做了加強，有4根U型熱管搭配散熱器與2個風扇串聯，如下圖所示
風扇串聯散熱解決方案

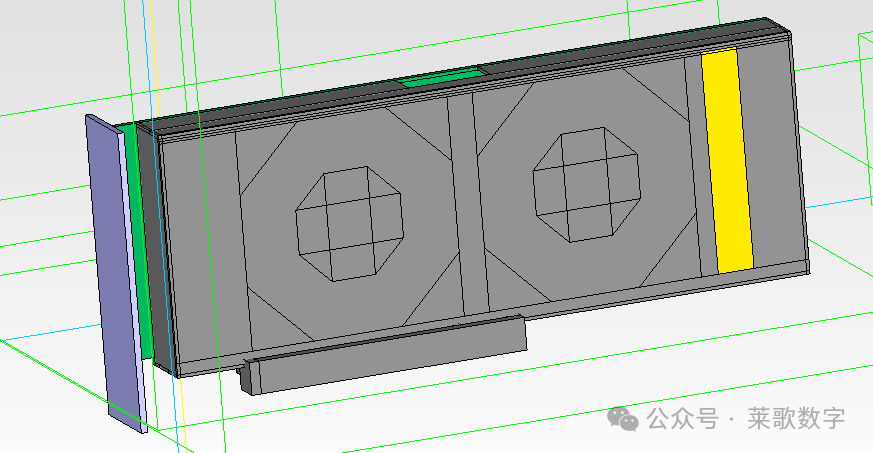

接下來我們看看GPU的散熱設計，如下圖所示，
GPU散熱模塊
一排散熱片搭載多根U型管，2顆風扇吹風散熱，與現在的無框風扇散熱設計有點區別，這個設計仍然保留了原始的軸流風扇，僅僅在外殼邊上開孔出風。
關于風扇基礎知識，不太清楚的可以點擊下方鏈接，有關于串并聯的介紹。

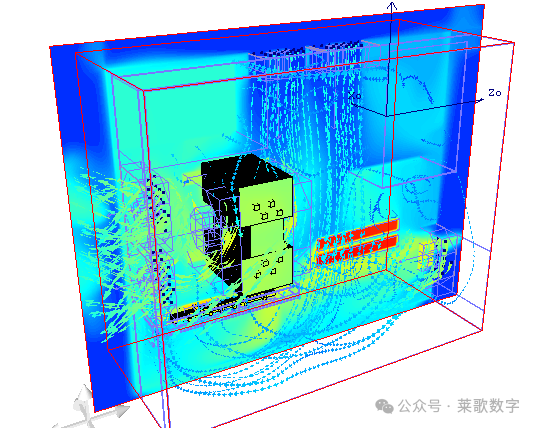

后處理流場云圖如下圖所示，
從仿真出來的后處理結果可以看出，基本驗證了前面所述的設計、風道設計，結果在可接受范圍內。
當然，有的時候受到結構、ID以及領導等其他原因的限制，導致不能完全按照熱管理優化的原則來設計，需要做平衡。
比如前段時間，我們其中一個VIP會員就提到最近做的項目：
基本情況是，模塊單獨拿出來測試的結果是沒有問題的，但是集成到系統后的裕量很小，基本在臨界的范圍。
給他優化的空間很小，主要原因是結構受限、ID外觀設計不能改等等客觀因素，只能在內部做點文章。
那么給他的建議是：

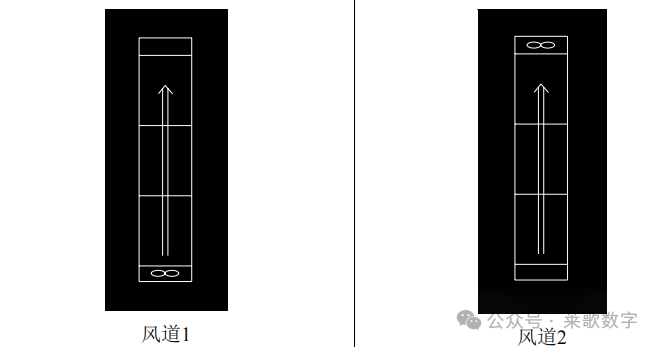

充分利用內部空間，改變風道設計，將上下兩層的風道結合，
當然以上僅僅是思路，需要做驗證，比如仿真或者測試。
